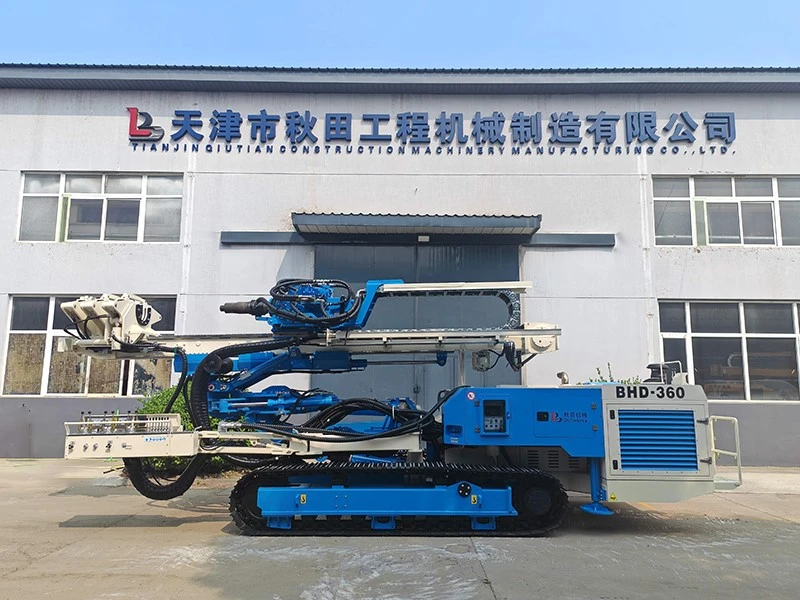

Rig tat-Tħaffir tal-Ankra Tracked
Nru tal-oġġett: BHD-360
Isem tal-Prodott: Rig tat-tħaffir tal-ankra tracked
Ditta: BEALONG
Magna: DCEC
Personalizzazzjoni Disponibbli
MOQ: 1
Deskrizzjoni
Introduzzjoni tal-Prodott
Il-piż totali ta 'dan it-tagħmir tat-tħaffir tal-ankra tracked huwa ta' 21 tunnellata. Huwa mħaddem minn magna Dongfeng Cummins National III b'qawwa nominali ta '264KW. Il-komponenti idrawliċi kollha huma importati-marki magħrufa sew, bħal Danfoss u Eaton. Is-sistema kollha tadotta operazzjoni proporzjonali idrawlika b'regolazzjoni tal-veloċità stepless. Tagħbija-sistema ta' feedback sensittiva, iffrankar tal-enerġija-u effiċjenti ħafna; L-output standard tar-ras tal-qawwa misjuqa minn erba 'muturi huwa 27,000 Nm (32,000 Nm jistgħu jiġu miżjuda bħala output addizzjonali). Is-sistema ta 'għalf u drag tat-tip mutur + reducer hija ta' kwalità stabbli u faċli biex tinżamm. Sistema ta' kantunieri multi-direzzjonali, ħielsa u flessibbli; Id-disinn ta' tliet-morsa b'mekkaniżmu li jżomm f'wiċċ l-ilma jagħmilha aktar konvenjenti li t-tagħbija u l-ħatt tal-pajp tat-tħaffir. Is-sistema awżiljarja tal-kejl tal-ażimut timmonitorja l-Angolu vertikali (jew orizzontali) tal-borehole. Flimkien mas-sistema idrawlika ġenerali ddisinjata bl-aħjar mod, il-pjattaforma tat-tħaffir twettaq bla xkiel fil-kostruzzjoni ta 'toqob fondi u kbar.
Speċifikazzjonijiet Tekniċi
|
BHD-360 Rig tat-tħaffir tal-ankra tracked |
||
|
Magna |
||
|
DCEC |
QSC8.9-C360 |
|
|
Max. output ta 'enerġija |
KW |
264 |
|
Output nominali f'2200 rpm |
KW |
264 |
|
Sistema elettrika |
V |
24 |
|
Kapaċità tat-tank tal-fjuwil |
L |
500 |
|
Sistema idrawlika |
||
|
Pompi idrawliċi |
||
|
Pressjoni operattiva tal-1 ċirkwit |
Mpa |
0-28 |
|
Pressjoni operattiva tat-tieni ċirkwit |
Mpa |
0-25 |
|
Pressjoni operattiva tat-3 ċirkwit |
Mpa |
0-25 |
|
Idr. kapaċità tat-tank taż-żejt |
L |
600 |
|
Bażi tat-tkaxkir |
||
|
Tip tat-tkaxkir |
LG-171 |
|
|
Forza tal-irmonk |
kN |
180 |
|
Veloċità tat-tkaxkir |
km/h |
1.6/2.4 |
|
Pressjoni fuq l-art |
N/ċm² |
6.5 |
|
Wisa' ġenerali |
mm |
2540 |
|
Tul tal-unitajiet tat-tkaxkir |
mm |
3150 |
|
Distanza mill-art |
mm |
350 |
|
Tip ta' arblu tat-tħaffir |
||
|
Tul tal-għalf |
mm |
4200 |
|
Forza tal-għalf |
kN |
220 |
|
Forza ta' retrazzjoni |
kN |
220 |
|
Rata ta' għalf |
m/min |
0-12.5 |
|
Rata ta' rtirar |
m/min |
0-12.5 |
|
Rata ta 'għalf mgħaġġla |
m/min |
0-66 |
|
Rata ta' ritrazzjoni mgħaġġla |
m/min |
0-66 |
|
Drifter idrawliku |
||
|
Mod ta' Operazzjoni |
Jdur/Perkussiv |
|
|
Frekwenza tal-Perkussjoni |
Ħinijiet/min |
0-1250 |
|
Max. torque b'veloċità għolja |
Nm |
13500 |
|
Max. torque b'veloċità baxxa |
Nm |
27000 |
|
Veloċità għolja li ddur |
r/min |
0-124 |
|
Veloċità li ddur baxxa |
r/min |
0-82 |
|
Firxa tal-morsa |
mm |
60-320 |
|
Max. forza tal-morsa |
KN |
324 |
|
Piż |
kg |
21000 |
|
|
|
|
|
|
Dettalji tal-Prodott
Applikazzjonijiet tal-Prodott
1. Inġinerija Speċjalizzata ta' Dijametru Ultra-Deep/Kbir-:
Ir-rig tat-tħaffir tal-ankra tracked huwa idealment adattat għal proġetti speċjalizzati li jeħtieġu fond u dijametru eċċezzjonali tal-borehole-bħal kejbils tal-ankri ta' klassi ultra-fond ta' 100–200 metru-, boltijiet tal-ankrar ta' dijametru kbir{-anti-uplift, mikropiles ta' dijametru għoli ta' 8{40} jet-ħitan cutoff tal-grouting, u tnixxija tad-diga-kontroll purtieri grouting. Tissodisfa bis-sħiħ it-talbiet ta' kostruzzjoni ta' xenarji li jinvolvu ħofor ta' pedamenti fondi b'għoli ultra{-, stazzjonijiet tal-enerġija idroelettrika fuq skala kbira-, u rinfurzar tal-ankri għal pontijiet-xmara.
2. Proġetti ta'-Diffikultà Għolja f'Kundizzjonijiet Ġeoloġiċi Kumpless:
Mgħammar b'erba-mutur, ras ta' qawwa ta' torque-għoli, ir-rig jittratta mingħajr sforz strati kumplessi-inkluż blat iebes li jaqbeż il-200 MPa f'saħħa kompressiva, saffi taċ-ċagħaq, żoni maħlula u miksura, u saffi ta' backfill. Jappoġġja tekniki speċjalizzati bħall-casing-wara t-tħaffir u t-tħaffir-il--toqba (DTH), li jagħmilha applikabbli b'mod wiesa' għal operazzjonijiet ta'-diffikultà għolja bħal rimedju ta' landslide, kostruzzjoni ta' munzelli kontra-slide, u rispons ta' emerġenza għal diaster ġeoloġiċi.
3. Proġetti ta' -Infrastruttura fuq Skala Kbira:
Ir-rig huwa tajjeb-adattat għal-volum għoli, operazzjonijiet ta'-intensità għolja bħall-appoġġ tal-inklinazzjoni għal-ferroviji u expressways b'veloċità għolja, appoġġ avvanzat għal mini ultra-twil, u rinfurzar tal-inklinazzjonijiet f'żoni kbar tal-minjieri. Jidhru komponenti idrawliċi importati affidabbli ħafna u sistema effiċjenti ta' tagħbija/ħatt tal-virga-, tqassar b'mod sinifikanti ċ-ċikli tal-kostruzzjoni u timminimizza r-riskju ta 'waqfien.
Karatteristiċi ewlenin
Kapaċità Komprensiva, Multi-Tħaffir ta' Proċessi:
Jappoġġja aktar minn 10 tekniki ta' kostruzzjoni maġġuri-inklużi bolting/ankrar tal-blat, casing-wara tħaffir, operazzjonijiet ta' martell DTH, mikropiling ta' dijametru kbir-, jet grouting ta' pressjoni għolja-, u grouting tal-purtieri ta' toqba{{5}deep{{6}li jippermettu bidla mgħaġġla tal-komponenti strutturali bejn il-proċessi tal-qlub.
Funzjonalità tal-Kontroll ta' Preċiżjoni:
Jutilizza sistema ta 'kontroll proporzjonali kompletament idrawlika biex tippermetti aġġustament stepless tal-pressjoni tat-tħaffir u l-veloċità rotazzjonali. Integrata b'sistema ta' feedback ta' tagħbija-sensing, awtomatikament taġġusta l-output tal-enerġija biex taqbel mar-reżistenza li jiltaqgħu magħhom fl-istrati ġeoloġiċi. Sistema awżiljarja tal-kejl tal-orjentazzjoni tipprovdi monitoraġġ f'-ħin reali tal-pitch tal-borehole u tal-angoli tal-ażimut (bi żball ta' preċiżjoni ta 'Inqas minn jew ugwali għal 0.5 grad ), li tippermetti aġġustamenti f'waqthom biex itaffu r-riskju ta' devjazzjoni tal-borehole.
Immaniġġjar effiċjenti tal-vireg tat-tħaffir:

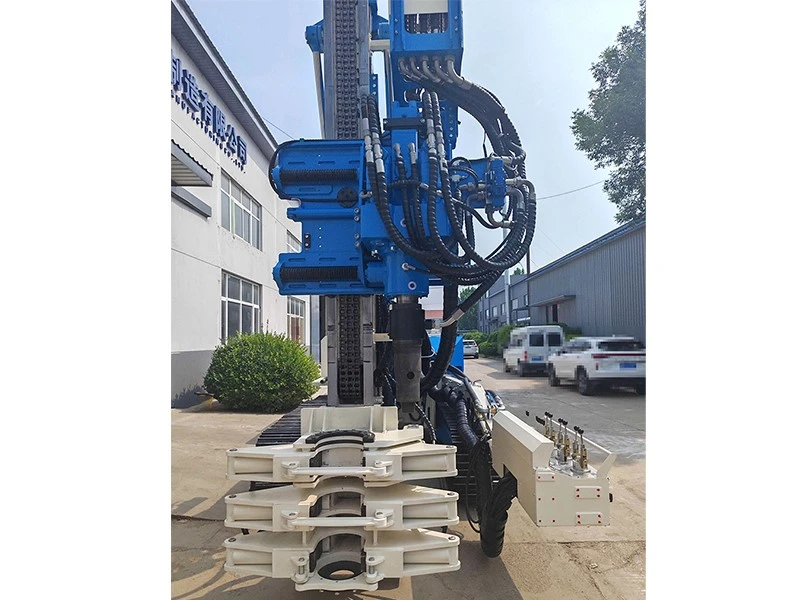

Jikkaratterizza disinn ta'-morsa triplu mgħammar b'mekkaniżmu li jżomm f'wiċċ l-ilma li jallinja awtomatikament il-ħjut tal-vireg tat-tħaffir. Dan jippermetti ż-żieda u t-tneħħija awtomatizzata tal-vireg tat-tħaffir mingħajr assistenza manwali, li jsaħħaħ b'mod sinifikanti l-effiċjenza waqt il-bidliet tal-vireg tat-toqba-fond filwaqt li fl-istess ħin jipprevjeni l-użu u l-kedd fuq il-ħjut tal-vireg tat-tħaffir.
Għoli-Torque, Għoli-Tħaffir ta' Qawwa:
Ir-ras tal-enerġija mmexxija b'erba'-muturi- tagħti torque tal-ħruġ standard ta' 27,000 Nm, li jista' jiġi mtejjeb b'mod fakultattiv għal 32,000 Nm fuq talba. Flimkien ma' sistema stabbli ta' għalf/retrazzjoni bbażata fuq mutur-u-reducer-, tiġġenera forza ta' spinta u ritrazzjoni biżżejjed, li tipprovdi kapaċità eċċezzjonali għat-tħaffir minn blat iebes u biex issolvi kwistjonijiet ta' drill-string jamming f'boreholes fondi.
Kapaċità ta' Operazzjoni Multi-Angolu:
Mgħammar b'sistema ta 'aġġustament ta' angolu multi-direzzjonali, ir-rig jista 'jbiddel b'mod flessibbli l-angoli tat-tħaffir mingħajr ma jeħtieġ ir-ripożizzjoni tax-chassis prinċipali. Dan ikopri l-ispettru sħiħ tar-rekwiżiti tat-tħaffir-inklużi orjentazzjonijiet orizzontali, vertikali, u inklinati-biex jagħmilha idealment adattata għal operazzjonijiet b'ħafna-punti f'ambjenti ta' sit tax-xogħol kumplessi jew ristretti.
